梯控项目需求说明

日期:2019-09-19 17:23:47 / 人气: / 来源:原创

工程概况

奥林匹克花园位于惠州市惠城区江北新区。江北新区位于广东省东南部,距东莞76公里,深圳(香港)80公里, 广州130公里。惠深、广惠、深河等高速公路及广梅汕铁路在区内贯穿而过。

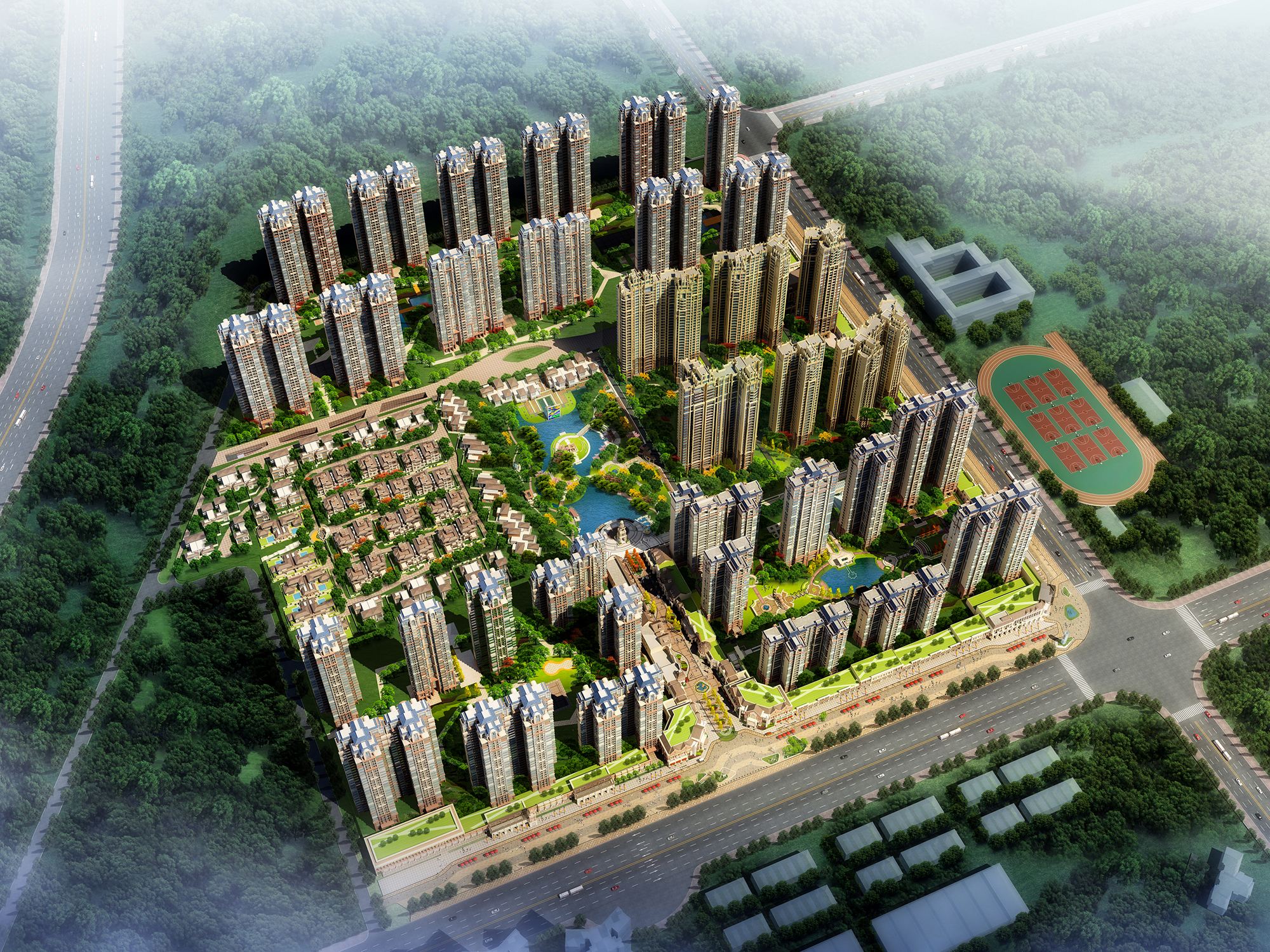

惠州奥林匹克花园规划占地近91万平方米,建筑面积近130万平方米,总规划5年4期开发完成。
本项目位于惠州市。共8栋13个单元26部电梯,建筑面积191335㎡,其中地下室面积47509㎡,架空层面积4337㎡,塔楼和标准层面积139489㎡,其中住户939户,商户60户。本次在6栋设计电梯联动控制系统,6栋为两梯两户31层住宅,其中地下一层和一层为公共使用面积,二至三十一层为商品房,共60户。

现场情况


地下一层

地下一层南北两侧各设置入户门,分别安装一套可视对讲主机、掌静脉及微耕门禁系统

只有东侧有电梯前室,在电梯前室东侧召梯按钮位置各安装一套掌静脉和嵌入式门禁读卡器,实现电梯分权限控制。

平面布置见平面图纸。

一层

一层只有北侧设置入户门,东西两侧都有电梯前室,只安装一套可视对讲主机、掌静脉及微耕门禁(其中门锁安装两套共用一套认证设备)。

平面布置见平面图纸。

3~31

东西两侧都有电梯前室。

平面布置见平面图纸。

备注

品牌为通力3000小机房两面开门电梯,两部电梯轿厢内各安装两套COP面板分别控制东西两侧电梯门。

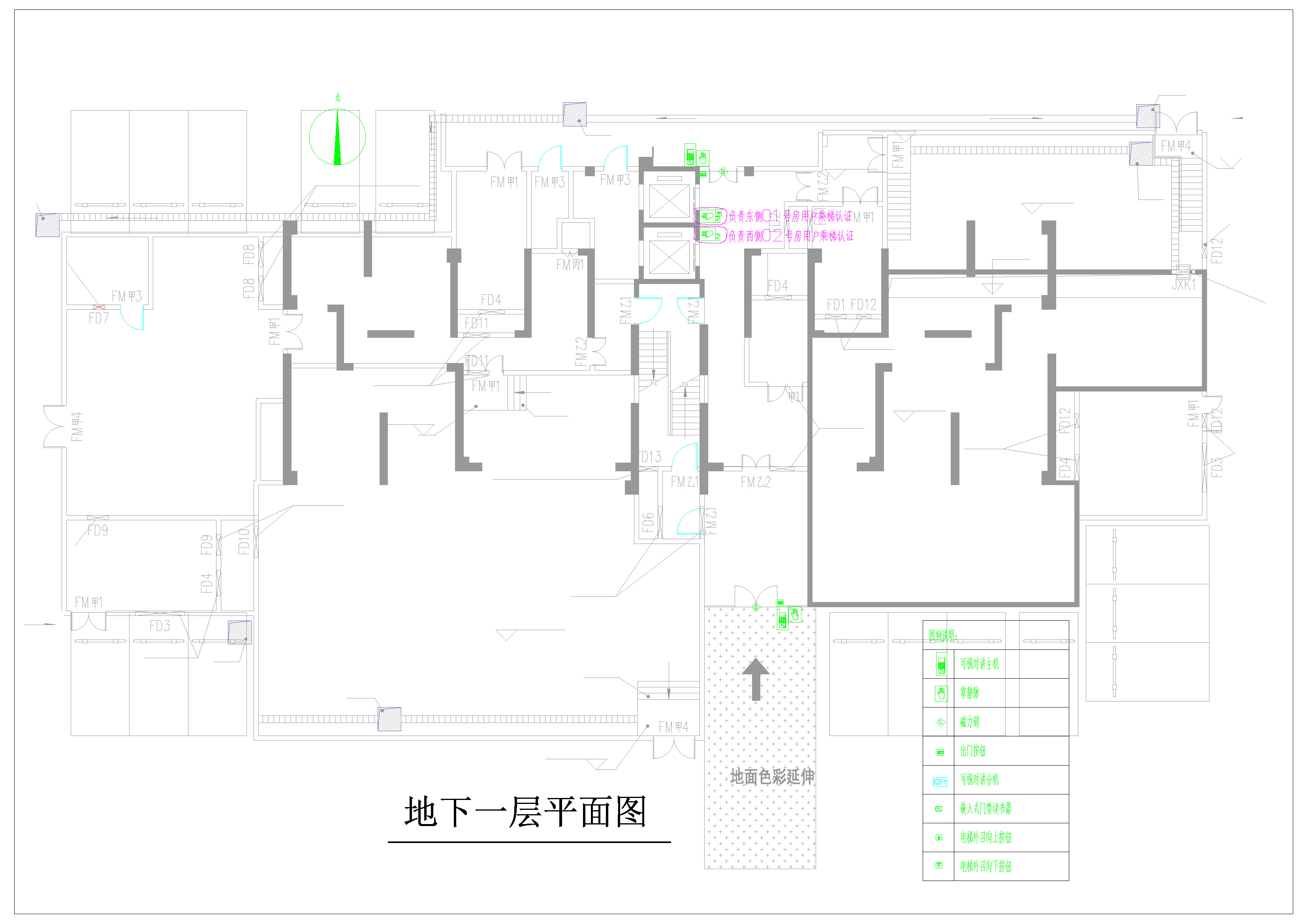

(地下一层平面图纸)

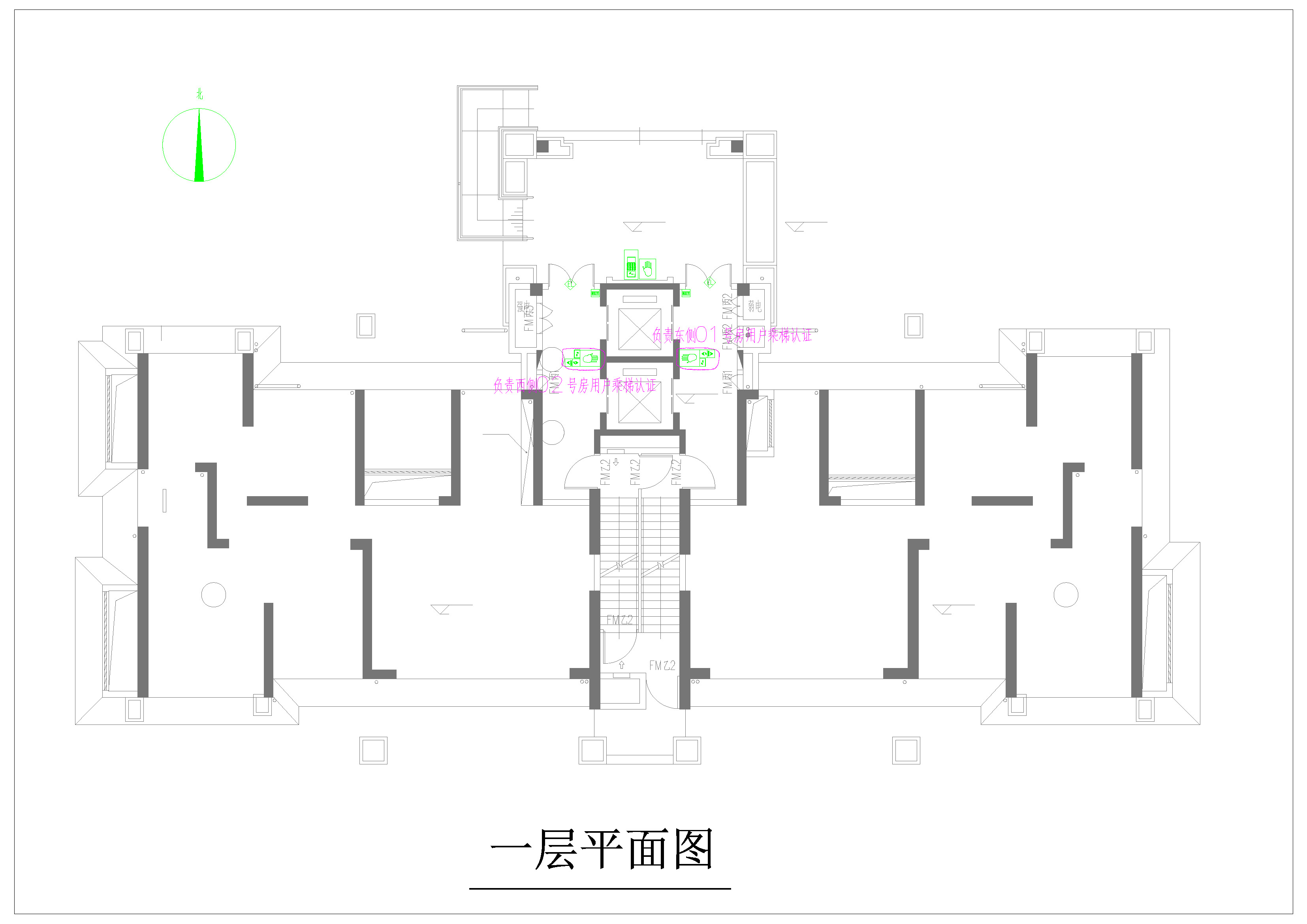

(一层平面图纸)

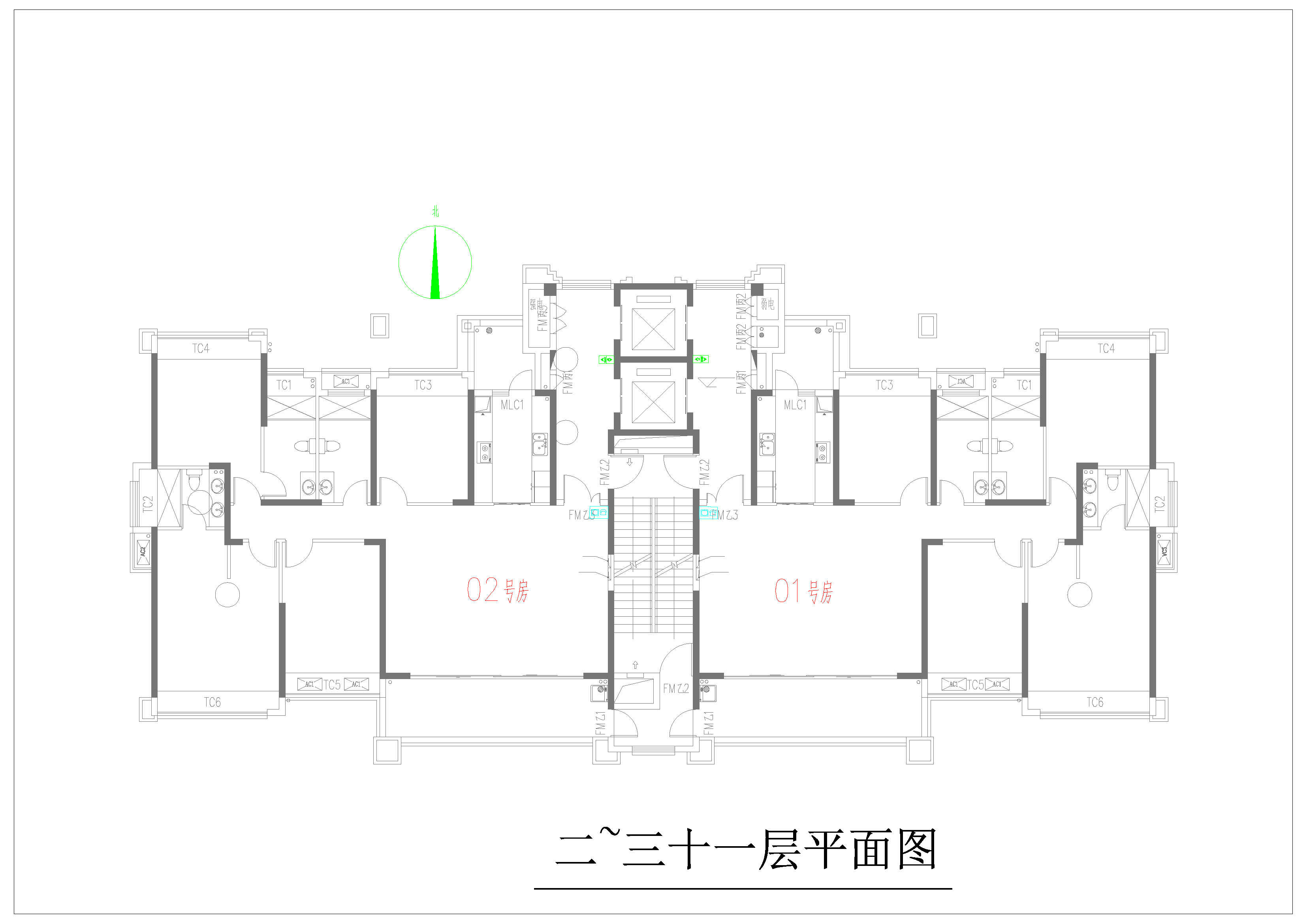

(二~三十一层平面图纸)

功能要求

1、门禁功能

A、一层只有一套对讲主机、掌静脉、嵌入式门禁读头,两套门锁,要求实现门禁分权限控制

01号房住户通过入户大堂门口刷门禁卡/掌静脉/对讲系统(微信扫码、对讲密码开门、对讲分机远程开门)只能开启东侧入户门。

02号房住户通过入户大堂门口刷门禁卡/掌静脉/对讲系统(微信扫码、对讲密码开门、对讲分机远程开门)只能开启西侧入户门。

2、电梯控制功能

A、对于业主

在地下室或一楼入户门口通过刷门禁卡/掌静脉/对讲系统,自动把电梯召换到刷门禁卡/掌静脉相应楼层,进入电梯前室刷门禁卡/掌静脉,梯控系统自动识别业主IC 卡或掌纹的权限后,导通电梯内召相应楼层的按钮,业主按楼层按钮后将业主送达至目的楼层并开启相应一侧的电梯门。

如:802房业主在一楼入户大堂门刷掌静脉/门禁卡/对讲系统,认证通过后,西侧的门禁自动开锁(东侧的门禁不开锁),电梯自动到达一楼并开启西侧电梯门,业主进入电梯前室刷门禁卡/掌静脉,梯控系统自动识别业主IC 卡或掌纹的权限后,导通电梯内召8层的按钮,业主按8层按钮后将业主送达至8楼并开启西侧的电梯门,而东侧的电梯门不开启,其他未授权的楼层,业主无法按键登记。

B、对于访客

无需刷卡和密码就可实现乘梯,访客通过可视对讲主机接通住户分机,住户确认访客身份后,通过对讲分机按开锁键开单元大门,大厅门开锁,同时电梯会自动到达访客对应楼层并开启住房相应房号的电梯门;访客进入电梯前室,直接进轿厢后按下住户所住楼层的按键,则登记启动电梯直达该住户所在楼层并开启住户相应房号的电梯门,而其他未授权的楼层,访客无法按键登记。

如:访客在一楼入户大堂,通过可视对讲主机接通801房住户分机,801住户确认访客身份后,通过对讲分机按开锁键开单元大门,一楼东侧的门禁开锁(西侧的门禁不开锁),同时电梯会自动到达一楼并开启东侧电梯门,访客进入轿厢后按8层的按钮后将访客送达至8楼并开启东侧的电梯门,而西侧的电梯门不开启,其他未授权的楼层,访客无法按键登记。

C、对于物管

在地下室或一楼入户门口通过刷门禁卡/掌静脉/对讲系统,自动把电梯召换到刷门禁卡/掌静脉相应楼层,进入电梯前室刷门禁卡/掌静脉,梯控系统自动识别业主IC 卡或掌纹的权限后,导通电梯内召相应楼层的按钮,物管人员按楼层按钮后将业主送达至目的楼层并开启相应一侧的电梯门。

D、住户互访

A业主可在家中使用对讲系统呼叫B业主,双方通话后,B业主按下开锁键开通所在楼层的电梯权限,A业主按电梯外呼按键呼梯,进电梯后,按下B业主所在的楼层按键即可到达B业主楼层。

如:801房业主要访问902房业主,801房业主通过对讲分机呼叫902房业主,双方通话后,902房业主按下开锁键开通所在楼层的电梯权限,801房业主按电梯外呼按键呼梯,进电梯后,按下902房业主所在的楼层按键即可到达902业主楼层并开启西侧电梯门,而东侧电梯门不开启,未确认授权的楼层,业主无法按键登记。

户内智能招梯

业主出门时,按家中的可视对讲分机呼梯按钮,电梯自动向业主所住楼层停靠并开启业主房号所在位置的电梯门,业主出门乘梯,从而有效减少业主侯梯时间。



如:801房业主通过按家中的可视对讲分机呼梯按钮,电梯自动向业主所住楼层停靠并开启东侧的电梯门,而西侧的电梯门不开启,业主出门乘梯进入轿厢按1F-1F按钮即可到达一楼或地下室,从而有效减少业主侯梯时间。

3、其他功能

A、紧急情况切换

当遇到如下紧急情况,电梯梯控控制器自动切换对楼层按键取消控制,恢复电梯的原始状态功能。

紧急情况包含但不限于:

1、当电梯前室的掌纹机或者读卡器故障无法使用时;

2、当电梯轿厢信号传输线路故障断开时;

3、当电梯梯控主板故障时。

B、数据同步


已发门禁卡号数据可以同步到梯控系统,实现快捷无缝对接。
