智能门禁系统布线施工注意事项-门禁系统如何布线-CARDPASS 凯帕斯®

一、智能门禁系统布线施工注意事项

       1、所有走线都必须套管,PVC管和镀锌管都可以,避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计,请务必保证控制器机箱和交流电地线连接完善,且交流电地线真实接地。
       2、建议您不要经常带电拔插接线端子,请务必拔下接线端子,再进行相应的焊接工作.
       3、请勿擅自拆卸或者更换控制器的芯片,非专业的操作会导致控制器损毁。
       4、不建议您擅自对接其他附加设备,所有非常规的操作,请务必先于我方工程师沟通。
       5、不要将控制器和其他大电流设备接在同一供电插座上。
       6、读卡器、按钮的安装高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。
       7、控制器建议安装在弱电井等便于维护的地点。
       8、接线端子注意规范接线,不要裸露金属部分过长,以免引起短路和通讯故障。
       9、若需要保存门禁事件记录则定期从控制器中读取数据。
       10、视应用场合做好停电的处理措施如采用UPS电源等。
       11、妥善保管进入密码。
       12、注意此产品的使用环境。
       13、读卡器和控制器的连线距离不要超过30米。
       14、微机与控制器的连线距离:RS232接口:12米;RS422接口:1000米;RS485接口:1200米.
       15、控制器输入/出电流比较小,工程调试时,如使用的电锁瞬间冲击电流过大,造成控制器重新启动,建议在电锁的电源线上并联一只2200μF/35V的电解电容。(尤其是多把锁接同一电源的,要么增大电源余量,要么多并几个大电容)
       16、电锁与控制器最好不使用同一电源供。(我们的单门和双门控制器是带锁电源的,此电源设计为双电源,实际控制器电源和锁电源是分开的,但保守的做法是最多接两把磁力锁)。
       17、控制器电源必须要用线性电源。由于线性电源有效功率不高,自身发热厉害,一般是有效功率在40-70%不等,标称5A的电源,有效电流在3A左右。但是,线性电源运行稳定,干扰少,适合长期稳定运行的设备。是国内外门禁设备普遍采用的电源类型。有些工程商问,能不能采用开关电源,开关电源功率大,有效功率高,我们不建议用。

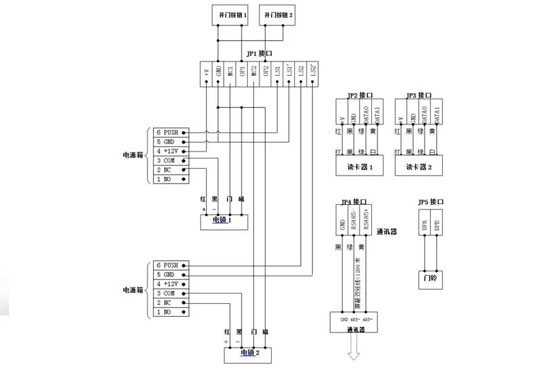

二、门禁系统如何布线

      1、读卡器到控制器的线

       建议用8芯屏蔽多股双绞网线(其中2芯备用,如果不需要读卡器灯反馈合法卡可不接LED线,如果不用读卡器的蜂鸣器反馈非法卡可以不接Buzzer线),数据线Data1、Data0互为双绞的一对。线径建议0.3平方毫米以上。最长不可以超过30米。屏蔽线接控制器的GND。
       读卡器标准读卡距离是5-15cm,ID卡读卡器读卡距离稍长,IC卡读卡距离稍短。如果使用钥匙扣型感应卡读卡距离会更短一般是1-3厘米。读卡的方式,建议用卡片正对着读卡自然靠近,用卡片从侧面快速划过的读卡方法不可取,不保证刷卡成功。
       读卡器安装在金属面上,由于读卡器是射频产品,无论是前方否则后方附近的金属对会吸收其射频信号,如果金属面很大,甚至会影响到读卡器读不到卡,或者读卡距离衰减得很厉害。另外,两个读卡器距离过近也会影响读卡器,有的会使读卡距离变短,有的会变长引起两个读卡器同时读卡或读卡器读不到卡。解决办法是:尽量不要安装在金属平面上,或者将读卡器安装背靠金属部分挖掉,两个读卡器之间的距离保持在25cm以上。


        2、按钮到控制器的线

       建议采用两芯线,线径在0.3平方毫米以上。
       3、电锁到控制器的线
       建议使用两芯电源线,线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线,或者多股并联,和;或者通过电源的微调按钮,调高输出电压到14V左右。最长不要超过100米。
       门禁施工中从电锁到控制器的一段线,看起来很平凡,如果不规范很容易引起不好找原因的故障现象,这个一定要引起重视!
       由于电锁工作电流比较大(相对于门禁系统的其他设备例如控制器、读卡器),电锁离控制器有一定的距离,线上的压降会比较大。如果压降太大,会使得电锁有时带得动,有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源,使得控制器供电不足,出现重启甚至死机情况。
       有些工程人员图一时布线方便,或者采购方便,使用网络线来布电锁到控制器的电线,是很容易引起故障的,虽然调试的时候好像没有问题,过一段时间,就会经常出现问题了。
       从电锁到控制器的线,如果线长小于50米,要求使用截面积1.0平方毫米的两芯电源线,无需屏蔽,如果超过50米请布加倍布多一条两芯电源线,并联供电。如果线长大于100米,建议将控制器挪近门电锁的位置,以缩短布线距离。网线的截面积是0.2平方毫米的,比我们规范的线材小5倍,所以是绝对不行的,即使控制器到电锁的距离很近。
       电锁门磁信号线,可以采用网线。有些人,将网线的四股合一股,给电锁供电,虽然理论上也接近规范,但不建议您这样做。这样做会使得接线端子不稳等带来其他隐患。


        4、门磁到控制器的线

       建议选择两芯线,线径在0.3平方毫米以上,如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能,门磁线可不接。
       5、RS485通讯线
       控制器到控制器之间,以及控制器到转换器的线,均是RS485通讯线。建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上,485+和485-一定要互为双绞,其中6芯备用,屏蔽线可不接,如果通讯不畅通,可以考虑用屏蔽线将所有控制器的GND进行连接,或者在485总线的最后一台控制器的485+和 485-之间并联120欧姆的终端电阻来改善通讯质量(控制器上有一终端匹配电阻跳线)。485总线长度,理论上是可以达到1200米,建议根据控制器数量或者通讯环境的复杂性,不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。
       如果485走线不规范或者超出通讯范围,会出现通讯不上或者有时通讯上有时通讯不上的现象。
       485传输是差模传输模式,只有485+和485-互为双绞,才能使得485传输模式受到的干扰最小,传输最远,传输质量最好。也些工程商不采用双绞线会使得干扰很大,有些工程商误以为线粗一些传输质量会好,将双绞线合成一股,另外一台双绞线也合成一股,这样适得其反,反而大幅度降低了通讯质量。
       市面上有一种没有带电源的小巧的转换器,价格便宜。但抗干扰性能不好,一般用于单机的室内短距离的通讯,例如考勤机。不适合门禁系统。虽然其号称可以带32台设备,传输距离达1000米,其实在实际应用中经常远远达不到指标。所以建议您不要采用这种无源的转换器。除非在室内,通讯距离小于100米,负载数小于2台,从成本角度上可以考虑一下采用。否则,强烈建议您采用有源的485转换器,价格也不贵,稳定得多。负载控制器的数量也很多。抗干扰,防雷击,防浪涌效果也很好。  485布线禁止星型连接,即不可从转换器分别拉线到各个控制器,然后在转换器上并联。这种连接使得通讯质量很差。一定要从转换器出来,先到一台控制器,然后再连到下一台控制,一台一台连下去,象串蚂蚱一样串下去才行。通讯线有屏蔽层的要接地,但其接地必须是实地,不然不如不接。
       不规范的485门禁系统布线(含用线),即使以后用屏蔽接地、终端电阻来改善都是无济于事的
       议采用开关电源,开关电源一般会有较高的高频纹波,会影响到主机运行的稳定性(尤其是通讯)。但可以用做锁电源。
