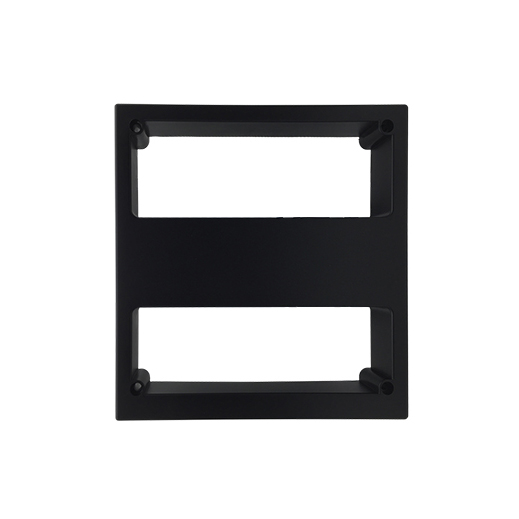

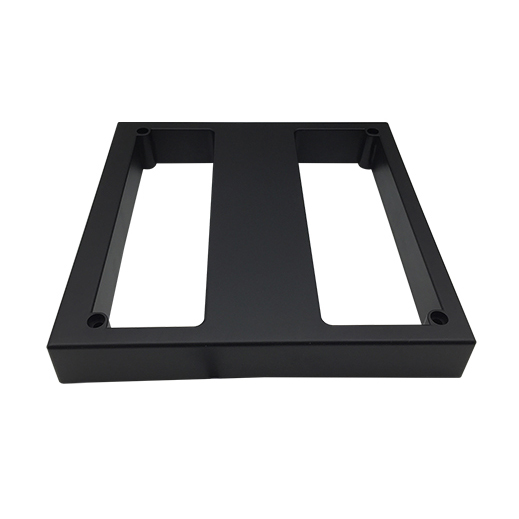

125K 中距离读卡器

RF1000-B

产品名称: 125K 中距离读卡器
读卡距离: 30~120 厘米 (与卡片有关)
工作频率: 125 KHz
使用电压: DC12~18 V
通讯格式: W26、RS232/485多种输出

  • 产品介绍
  • 规格参数



产品特点


         CARDPASS 凯帕斯® 系列读卡器
         性能特点: 完全自主知识产权设计,功耗小、灵敏度高、读卡距离远,高性能、低价格、抗干扰、稳定性强。
         产品用途: 智能停车场、医院、银行、图书馆、工厂等出入通道管理,还包括铁路扎道、车辆出入统计管理等。


技术参数


读卡类型

ID薄卡,ID厚卡 和 远距离ID厚卡

支持芯片

EM4100 / TK4100

工作频率

125 KHz

通讯格式

Wiegand26 / 34

读卡距离

远距离ID厚卡80-110cm(跟卡及使用环境有关)

工作电压

DC 9V15V

工作电流

< 100mA

待机电流

< 3080mA

感应速度

200 ms

加密方式

曼码调制

传输距离

< 80

电抗扰度

±6kV接触放电,±8kV空气放电

保护措施

限流保护(自复保险丝)、半导体防雷保护、TVS保护

设备保护

电源反接保护,数据线耐压保护(最高 ±15v

工作指示

蜂鸣器、指示灯(多色背光)待机亮红灯,刷卡闪灯及发出蜂鸣声

工作环境

温度-20~70 湿度5~90%

防护等级

环氧树脂灌胶IP66(防潮防尘)

包装设计

超薄、防尘、防潮设计(支持中性包装)

外观尺寸

240 x 235 x 35 mm

包装重量

1.4 Kg



声音提示


       上电时蜂鸣器器会提示“滴,滴,滴,滴,滴,滴,滴”的七声提示(代表设备正初始化)。
       感应到卡片后,设备会提示“滴”的一声。



注意事项


       该设备的读卡距离与安装环境略有影响,比如大面积的金属和强低频率信号干扰都会对读卡距离有点影响,应远离干扰源如电源主线,不要把天线安装于大块钢板上,否则距离会缩短,甚至自动调谐会超出范围,适当金属固定架是允许的。
       计算机在DOS 状态下其显示器会严重干扰读卡机,特别是老式显示器更为严重,除此,如激光打印机等,振荡同样会引起读出距离缩短。机器上电自检过程中,感应区内最好不要有感应卡存!!否则也会影响自动调协,达不到最理想的读卡效果。
       安装注意事项: 安装该设备时,请尽量接线牢固,不使用的信号线最好不要留出线头,以免产生短路等问题。读卡器须安装在木制、水泥或砖制墙面上,或放置在桌面上。周围120厘米半径内不得有大面积钢铁制品。因不严格按照说明说操作或非产品原因损害,例如电源短路、电源过载、产品碰撞、撞击、烫损等不属于免费保修范围!



厂家承诺


■  CARDPASS 凯帕斯® 系列产品保修期为18个月,保修期内免费换新(详见最新保修条款)。
■  如买方有意破坏或更改产品标识贴,造成我方无法正确识别出货日期或我方发现为伪造或更改的标签,我方有权拒绝保修。
■  如遇产品标识贴损坏或出货日期无法清晰辨认等,以我方登记的产品序列号对应记录的保修起始日期为准。
■  因不严格按照说明书操作或非产品原因损害,例如运输破损、电源短路、电源过载、产品碰撞、撞击、烫损等不属于保修范围。
■  费保修范围,并不承担给对方或最终客户带来直接或间接或连带损失的赔偿责任等。
■  保修期外产品终身有偿保修,只收取零件成本费用。
■  产品咨询和售后服务请致电: 400-030-5088



接线方法

如果是采用韦根26(Wiegand26)的通讯方式,对应的信号线颜色为:


红 ---------- 电源线
黑 ---------- 电源地线
白 ---------- Wiegand信号的DATA 1
绿 ---------- Wiegand信号的DATA 0
褐 ---------- HOLD
黄 ---------- LED CONTROL
灰 ---------- 未连接(NC)
蓝 ---------- 未连接(NC)


如果是采用RS485的通讯方式,对应的信号线颜色为:


红 ---------- 电源线
黑 ---------- 电源地线
黄 ---------- RS485的R+信号
绿 ---------- RS485的R-信号
白 ---------- 未连接(NC)
褐 ---------- 未连接(NC)
灰 ---------- 未连接(NC)
蓝 ---------- 未连接(NC)


如果是采用RS232格式,对应的信号线颜色为:


红 ---------- 电源线
黑 ---------- 电源地线
褐 ---------- 数据输出(TXD*)
白 ---------- GROUND
绿 ---------- GROUND
黄 ---------- LED CONTROL
灰 ---------- GROUND
蓝 ---------- GROUND
*Baud Rate:9600,N,8,1
STX(02 HEX) DATA(10 HEX) CR LF ETX(03 HEX)
