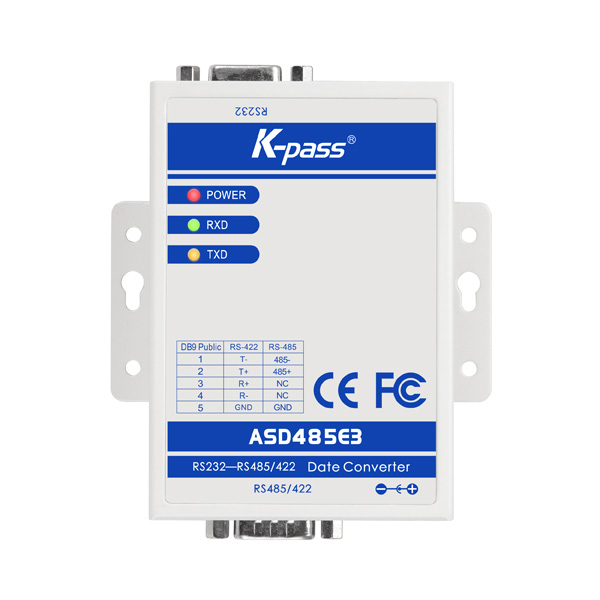

RS485 通讯转换器

ASD485E3

产品名称: RS485 通讯转换器
工作电压: DC 8~35 V
接口标准: 兼容EIA/TIA之 RS232 和 RS485标准
通讯速率: 0~115200 bps
传输距离: 1200m (9600 bps时)

ASD485E3工业级高性能光电隔离防雷型接口转换器


       K-pass 凯帕斯 ASD485E3光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准,能够将单端的信号RS-232转换为RS-422、RS-485平衡差分的或信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-422/RS-485接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPERSSOR )瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。

       此保护器可以有效地抑制闪电(LIGHTNING ),提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。
       接口端通过RS-232一个DB9母头的连接器与兼容RS-232C标准接口相连,RS-422、 RS-485端通过DB9公的连接器连接。转换器内部带有零延时自动收发转换独有的I/O电路自动控制数据流方向而不需任何握手信号如( RTS 、DTR )等,无需跳线设置实现全双工(RS-422)、半双工模式(RS-485) .转换,即插即用确保适合一切现有的通信软件和接口硬件,不需要对以前的基于的RS-232工作方式作任何软件的修改。
       ASD485E3光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接32个 RS-422 RS-485或接口设备,数据通讯速率300-115.2KBPS,带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、 RS-232到 RS-485转换。




技术参数


产品参数

参数描述

输入电压

DC  8V ~ 35V

额定功率

1W

主要功能

RS-232/RS-485/RS-422

接口标准

接口兼容EIA/TIARS-232 RS-485/RS-422标准

接头规格

RS-232接口输入DB9母头的连接器

RS-422/RS-485接口输出DB9公头的连接器

保护等级

RS-422 RS-485接口每线600W的雷击浪涌保护

传输速率

115.2K BPS 300M / 38.4K BPS2.4KM / 9600 BPS5KM

传输距离

0-5,000(115200bps-9600bp

通信格式

1起始位,8数据位,1停止位,无校验位,

隔 离 度

隔离电压2500Vrms500DC连续

工作方式

异步半双工或异步全双工

信号指示

三个信号指示灯电源PWR、发送TXD、接收RXD

线材要求

双绞 屏蔽线

使用环境

055℃,产品有防潮处理适合比较恶劣的环境工作

相对湿度

相对湿度为5% 95%

外形尺寸

113mm X 55mm X 25mm

外观颜色

乳白色

产品净重

100
