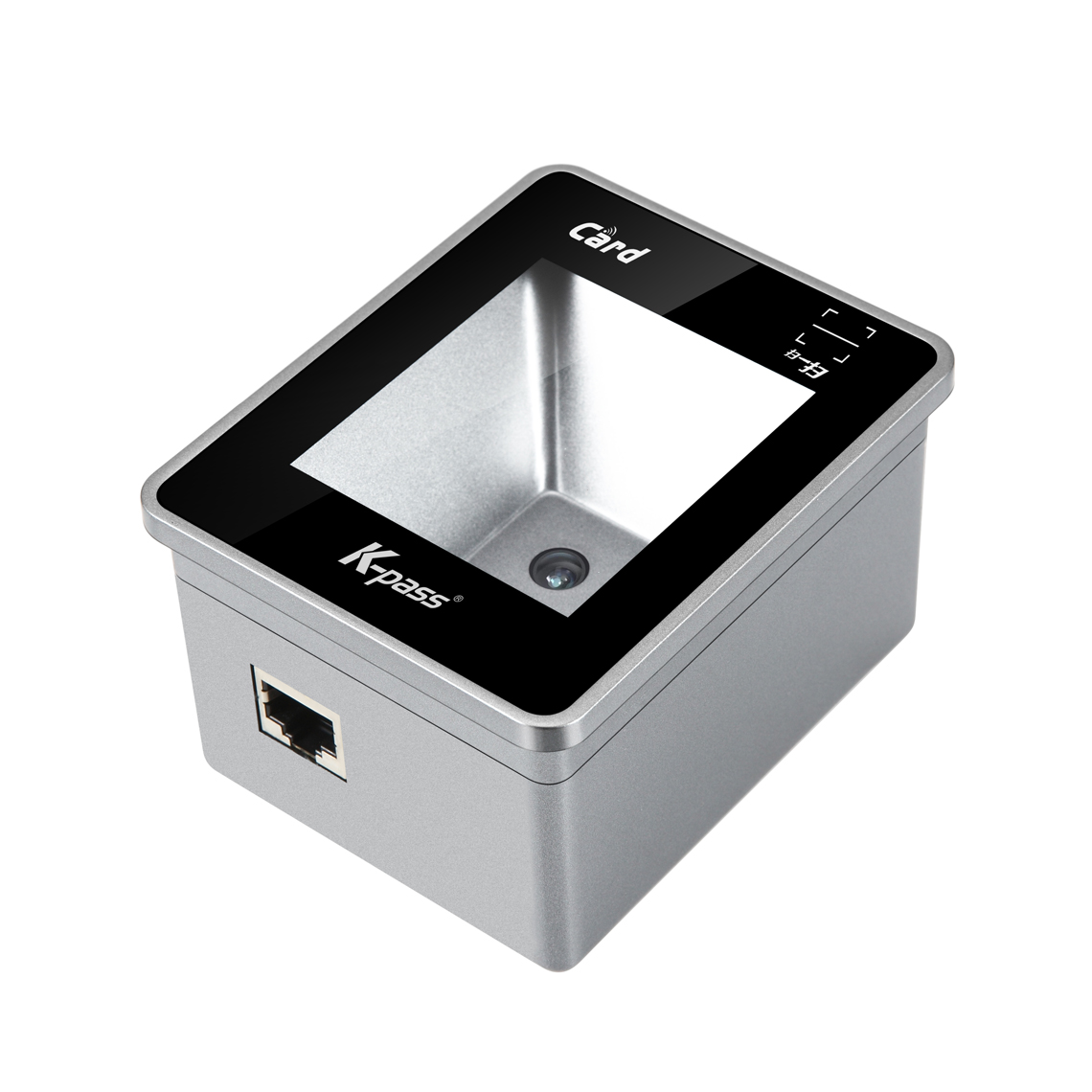

二维码门禁读卡器

QC100-A

产品名称:   ABS外壳—嵌入型—二维码门禁读卡器

兼容读卡:   IC、NFC、身份证序列号

输出格式:   WG26 / WG34

其他输出:   开关信号       RS232 / TTL    需定制

商标定制:   支持LOGO定制,OEM ODM

产品特点:   可以搭配行业各品牌门禁控制器

        本二维码读卡器结合了二维码生成及识别技术、智能卡技术、通讯技术、数据加解密技术与一体,主要应用与安防门禁领域,沿袭传统门禁原有模式,继承门禁系统原有功能,沿用原有门禁硬件、软件、IC卡,只须更换或外加我们的通用读头(标准韦根接口),就可将传统刷卡门禁系统升级为手机二维码门禁,原有IC卡无须收回重新发行,可照旧使用。
        新建项目只需采购自己熟悉的传统门禁控制器和软件,再加配我们的二维码读头即可! 业主平时出门无须带卡,只要带上手机即可,而且二维码可发送给客人,解决临时访客开门问题。不会使用智能手机的老年人仍然可以使用原来的IC卡开门,应用场景:


业主开门


       业主平时出门无须带卡/钥匙,只须带上手机即可,进门时只需点开小程序就可以显示一张10分钟有效的二维码,然后将手机屏幕靠近读头就可立即开门。


访客到访


       来了贵客,自已又不在家/公司,只须点开小程序(默认生成十分钟有效的二维码)然后截屏转发(微信/QQ/彩信等)给客人手机就可,客人就可以使用此截屏二维码图片开门,该二维码图片只是十分钟有效,非常安全!


客人预约


       某客人约定说等下要过来,用户只须点开小程序,然后设置一个8小时内、1次有效的二维码,然后截屏转发给该客人手机,该客人就可以在设定的时间内,在同一个门上开门一次,就算在有效时间内该客人使用过1次之后转发给别人也无效了。


没有手机


       没有智能手机的业主,平时也仍然可以使用IC卡开门。当他们有客人来访时,客人可以在大门保安处登记,并由保安手机生成一个临时二维码,让客人手机拍照下来,该客人就可以使用该照片在设定时间内开门。(也可以用蓝牙打印机打印出来给客人)
       门禁管理员也可以只授权用户的IC卡,由用户自已使用IC卡在读头上绑定自已的小程序二维码,这样用户在读头上刷二维码之后,读头输出的是该用户IC卡的卡号,旧小区升级改造非常方便省事,用户只须持卡绑定自已的小程序二维码就可以使用了,无须物业操作,也不占用门禁的存储空间。


产品特色


       ┫  简单时尚,美观大方;
       ┫  体积小、高性能、操作简便;
       ┫  低成本一体门禁控制器:高度集成、极高的性价比;
       ┫  防尘、防潮设计,适合各种室内安装场所;
       ┫  反应快,抗干扰,低功耗,更加节能,稳定性好;
       ┫  WDT看门狗电路,具有开机自检功能;
       ┫  企业logo标示;
       ┫  独具特色的 LED 夜光灯,晚上操作更方便;

┫  标准RJ45水晶头接线端子,安装方便。


识读模式

CMOS

识读码制

QR二维码(屏幕码、纸质码)

识读精度

 5mil

识读距离

0~10cm

识读角度

360

镜头识读范围

上下/左右80

工作电压

DC5~12V

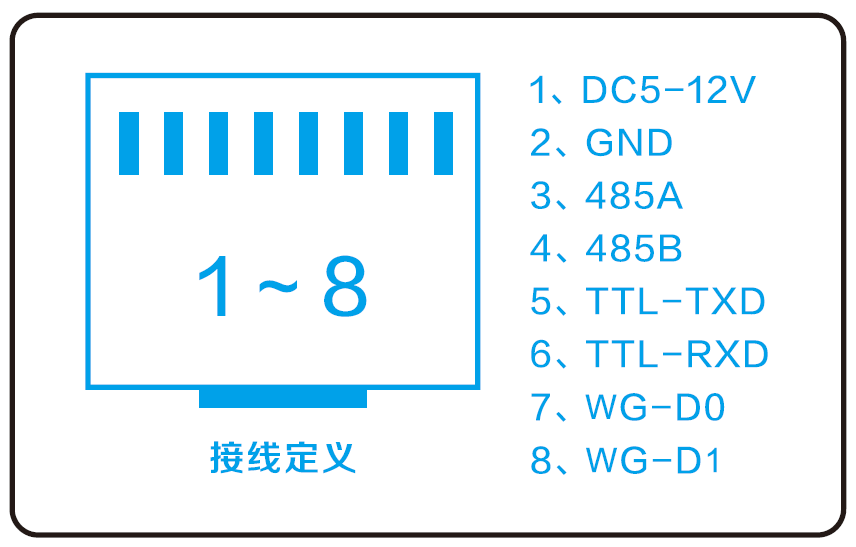

通讯接口

标配  WG26 / WG34;   关信号  RS232 / TTL  (需定制

补光灯光

自带补光灯、抗强光干扰

识别速度

二维码识别速度:小于0.5

辅助功能

支持读动态二维码,输出固定码(适用于门禁/闸机)

支持同时双路输出:韦根输出固定IDTTL输出原码数据

读卡类型

Mifare one(IC)/手机NFC/二代身份证/UID

读卡距离

310cm

读卡速度

0.3S

识读提示

蜂鸣器

外观尺寸

嵌入型安装尺寸: W 74 * L 92 * H 55mm

外挂型安装尺寸: W 86 * L 86 * H 22mm

安装尺寸

嵌入型开孔尺寸: W 68.5 * L 86.5 mm


二维码如何绑定IC卡


       门禁管理员可以只授权用户的IC卡,由用户自已使用IC卡来绑定自已的小程序二维码,这样用户在读头上刷二维码之后,读头输出的是该用户IC卡的卡号,旧小区升级改造非常方便省事,也不占用门禁的存储空间,具体操作如下:
       用户持自已的IC卡在我方二维码读头上连续刷五次(10秒内完成,刷第五次时读头会长嘀一声),读头立即进入绑定状态,然后再将自已的小程序二维码往读头上读一下,蜂鸣器又长嘀一声就表示绑定成功,读头自动退出绑定状态。绑定成功后,该用户刷小程序二维码后,读头则会输出该用户的IC卡卡号。


如何设置门禁模式功能


用户小程序二维码或IC卡授权/注销


 母卡(增加卡)和删除卡制作
       门禁上电后10秒之内读以下“母卡制作二维码”,门禁长嘀一声即进入母卡制作模式,然后刷第一张IC卡为母卡(增加卡),刷第二张IC卡为删除卡,制作完成后门禁会再次长嘀一声并自动退出母卡制作模式,进入正常工作状态。


  授权用户IC卡/用户小程序二维码权限
       先在门禁上刷母卡(增加卡),门禁长嘀一声,然后将用户IC卡/小程序二维码往上读,可一次授权多个用户(批量授权),读完后再刷一次母卡,门禁再次长嘀一声就完成并退出授权状态了。(注:授权用户小程序二维码时,门禁不检验二维码有效时间和次数,超时/超次也可以授权)


  用户小程序二维码绑定IC卡操作
       门禁管理员也可以只授权用户的IC卡,由用户自已使用IC卡来绑定自已的小程序二维码,操作如下:用户持自已的IC卡在门禁机上连续刷五次(10秒内完成,刷第五次时门禁会长嘀一声),门禁立即进入绑定状态,然后再将自已的小程序二维码往上读一下,门禁长嘀一声就表示绑定成功,门禁自动退出绑定状态。
       若用户卡片丢了\绑错了卡,只需拿张新卡重新绑定就可以了,可以覆盖之前的绑定信息.
       若用户换了手机微信号(小程序卡号是由微信号生成的), 只需用IC卡重新绑定新的微信小程序二维码就可以了, 可以覆盖之前的绑定信息。


  删除用户IC卡/小程序二维码权限操作
       管理员先在对应门禁上刷“删除卡”, 门禁长嘀一声,然后将用户IC卡/小程序二维码往上读,可一次删除多个用户,读完后再刷一次“删除卡”,门禁再次长嘀一声就完成并退出删除状态了。(注:删除用户小程序二维码时,门禁不检验二维码有效时间和次数,超时/超次也可以删除小程序权限)

       为了方便日后管理,门禁管理员事先将每个用户的小程序二维码都收集起来,将每张二维码图片文件名都改为用户的房号姓名,并归档保存在电脑。当他需要IC卡挂失时,就可以将他的二维码调出来用删除卡将他的权限删除,然后给他授权一张新卡,用户再用新卡重新绑定自已的小程序二维码就可以了。

       若有用户搬走了,人、手机和IC卡都不在了,门禁管理员也可以将他的二维码从电脑调出来,使用删除卡将他的权限删除。

       用户IC卡若丢失了,物业可以将他之前绑定的小程序二维码调出来,先在门禁上刷删除卡然后再读一下二维码,再刷一次删除卡后就成功将用户IC卡权限删除,物业再用母卡(增加卡)在门禁上刷一下,然后将用户的二维码往上读一下,再刷一次母卡就又成功授权了用户小程序二维码,然后再给用户一张新卡,让用户自已在门禁上连续刷5次卡绑定自已的小程序二维码,新的IC卡就可以使用了。(所以要求使用IC卡的用户都绑定自已/家人的小程序二维码!)


  小程序二维码绑定卡号数据和门禁授权卡号数据导入导出
       门禁管理员可以使用门禁设置软件将门禁内的授权卡号和二维码与IC卡的绑定数据都导出到电脑备份。
       管理员可以使用EXCEL对数据进行修改/删除,可以事先将所有用户的小程序卡号都收集起来,按规定格式输入到该备份表格内,然后一次性导入到门禁机内,也就同样实现了对用户小程序二维码的授权。管理员也可以按用户的权限,分建多个不同的表格,分别导入不同的门禁内。
       管理员也可以配置一台USB接口IC卡发卡器,然后将分发给用户的IC卡10位完整卡号读上来存入花名册(或物业原有的业主名册),从而实现卡号与用户姓名的对应。

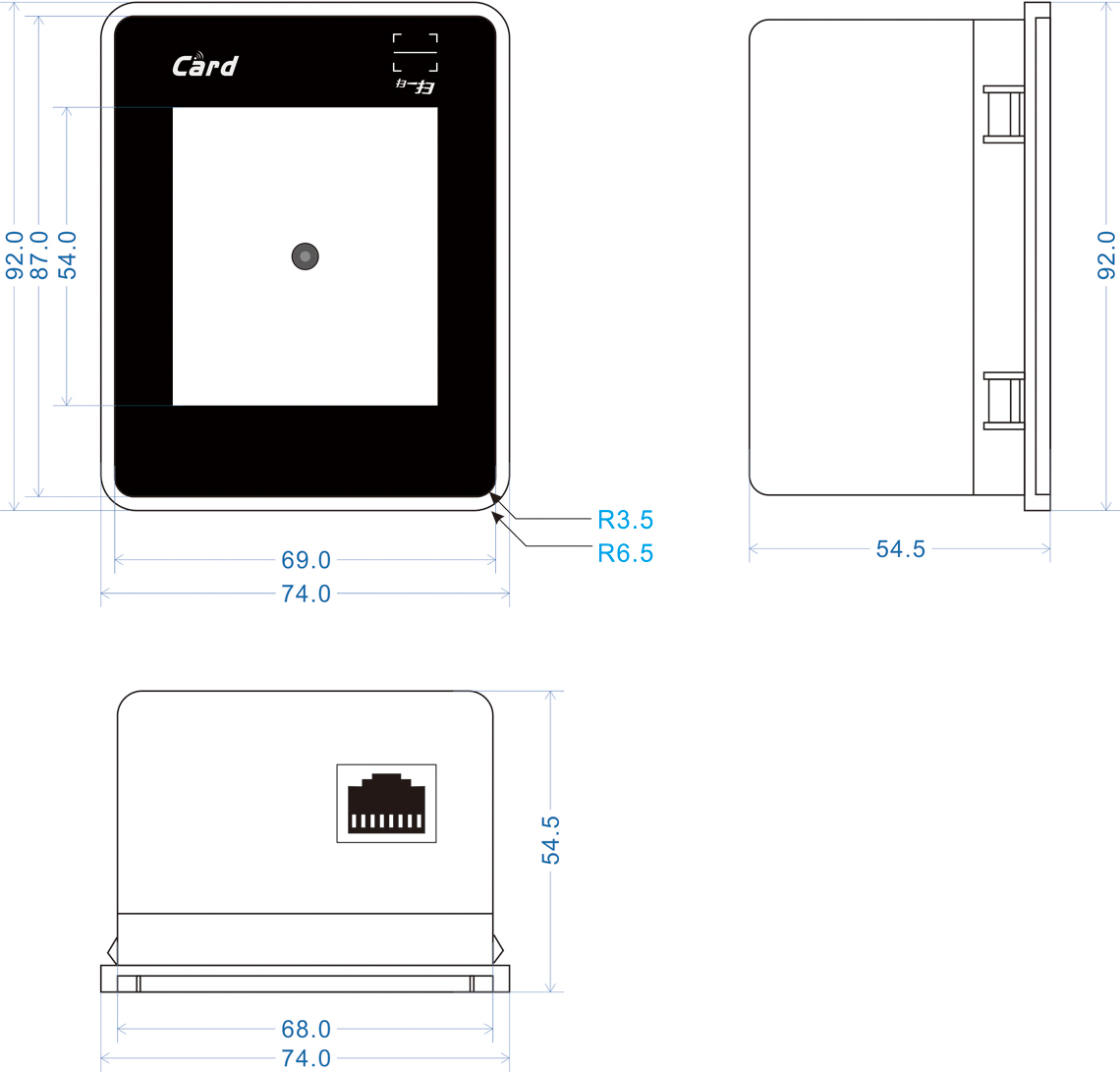

嵌入型二维码——安装尺寸
